背景技術：

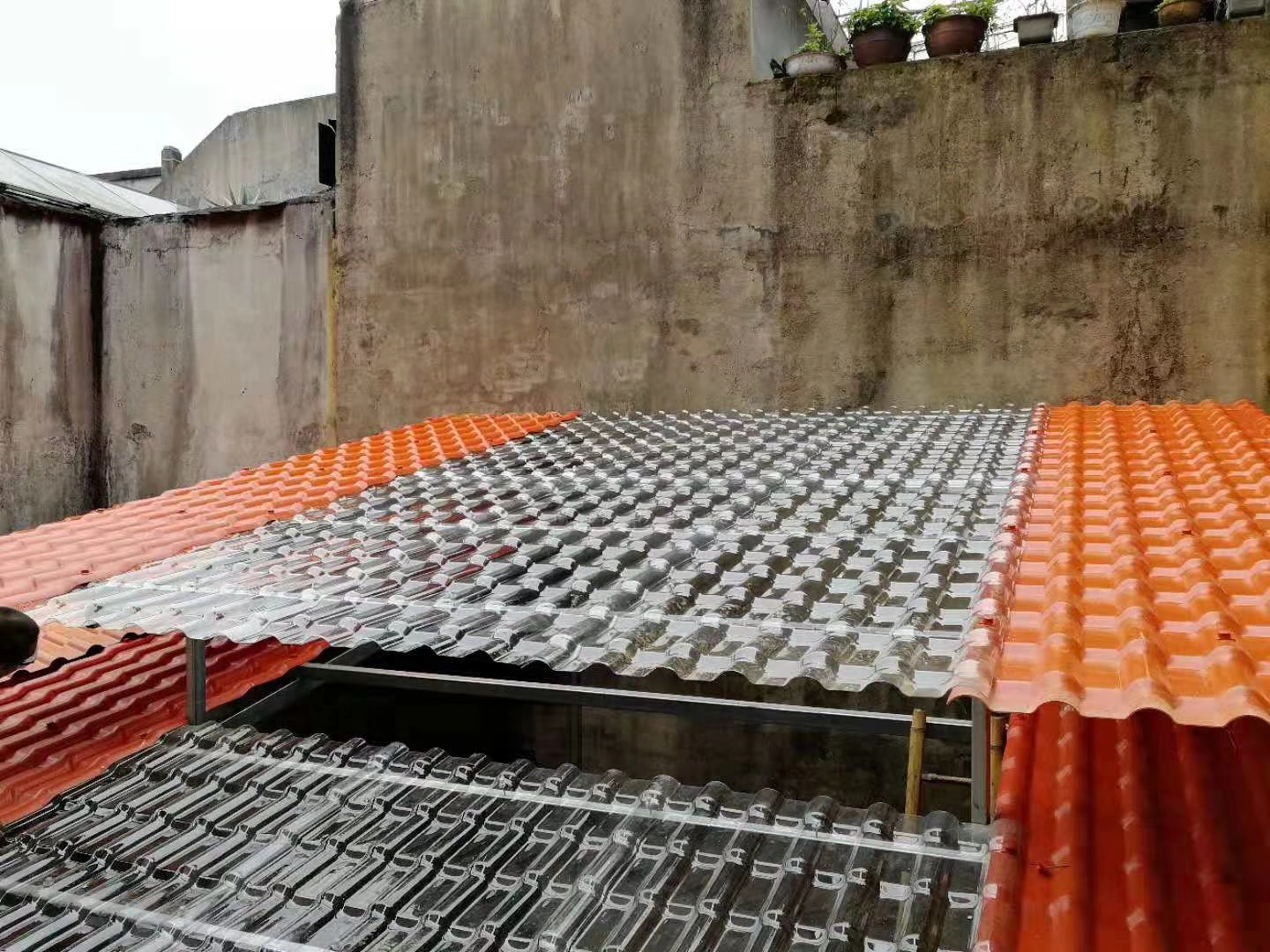

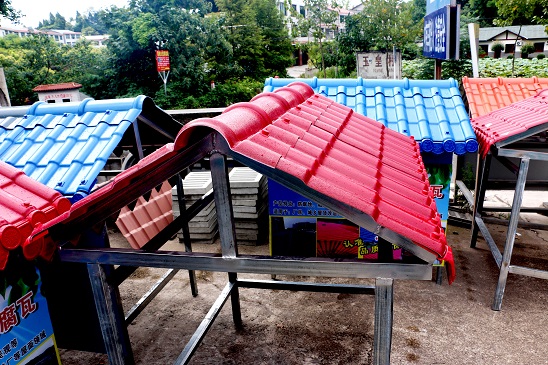

合成樹脂瓦是運用高新化學化工技術研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃和隔音隔熱等多種優良特性，隨著合成樹脂瓦的普及，其在建筑行業的應用范圍越來越廣。

但是現有的合成樹脂瓦結構單一，在安裝方面都是層層堆疊，穩定性較差，同時相鄰兩個瓦片之間容易出現滲水情況，并且傳統的瓦片不具有隔音和耐火效果，使得住戶在居住時，安全性能不能達到***佳。

技術實現要素：

本發明的目的在于提供一種高強度的合成樹脂瓦片，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高強度的合成樹脂瓦片，包括**瓦片和第二瓦片，所述**瓦片的外側兩端和第二瓦片的外側兩端均固定連接有對位桿，所述對位桿的表面設有對位板，所述對位板的內部?jī)啥司O(shè)有對位槽，所述對位桿的表面滑動套接對位槽的內側，所述對位桿的內部設有凹槽，所述凹槽的內側固定連接有**彈簧，所述**彈簧的另一端固定連接有卡銷，所述對位槽的內部連通有通孔，所述卡銷的表面滑動套接通孔的內側。

優選的，所述**瓦片的上表面兩側和第二瓦片的上表面兩側均固定連接有插座，**瓦片的上表面和第二瓦片的上表面均緊貼有撥叉座，撥叉座的外側一端固定連接有弧形板。

優選的，所述撥叉座的內側固定連接有第二彈簧，第二彈簧的另一端固定連接有撥叉塊，撥叉塊的外側固定連接有撥叉片，撥叉塊的另一端滑動套接插座的內側。

優選的，所述弧形板的內側兩端均固定連接有加強桿，加強桿的另一端固定連接有弧形塊，所述**瓦片的表面和第二瓦片的表面分別緊貼位置對應的弧形塊的內側。

優選的，所述弧形板的外側內部均勻分布有緩沖槽，緩沖槽的內側固定連接有第三彈簧，第三彈簧的另一端固定連接有緩沖塊，緩沖塊的另一端固定連接有緩沖板。

優選的，所述**瓦片的內部構造與第二瓦片的內部構造相同，**瓦片的內部分別設有**外層、防水層、防火層、聚氯乙烯層、聚丙烯層、隔音層、耐腐蝕層、防潮層和第二外層。

優選的，所述**外層的一側粘黏防水層、防水層的另一側粘黏有防火層，**外層由玻璃纖維材料制成，防水層由聚乙烯材料制成，防火層由硅酸鹽水泥、氫氧化鎂或其他無機高溫粘合劑為基料，添加膨脹珍珠巖、礦棉等骨料及其他化學助劑和水等組成。
優選的，所述防火層的另一側粘黏有聚氯乙烯層，聚氯乙烯層的另一側粘黏有聚丙烯層，聚丙烯層的另一側通過復合膠粘黏有隔音層，隔音層由隔音氈材料。

優選的，所述隔音層的另一側粘黏有耐腐蝕層，耐腐蝕層的另一側粘黏有防潮層，防潮層的另一側粘黏有第二外層，耐腐蝕層由含氟乙烯聚合物組成，防潮層由聚酯材料鍍膜而成，第二外層的材料組成與**外層的材料組成相同。
與現有技術相比，本發明的有益效果是：該高強度的合成樹脂瓦片，方便兩個瓦片的拼接和拆卸，同時能夠?qū)蓚€(gè)瓦片的連接處進行加固防滲透保護，并且增加了隔音層和防火層能夠提高瓦片的實用性。

圖中：1**瓦片、11第二瓦片、12對位桿、13對位板、14對位槽、15凹槽、16**彈簧、17卡銷、18通孔、2插座、21撥叉座、22撥叉塊、23第二彈簧、24撥叉片、25弧形板、26加強桿、27弧形塊、3緩沖板、31緩沖槽、32第三彈簧、33緩沖塊、4**外層、41防水層、42防火層、43聚氯乙烯層、44聚丙烯層、45隔音層、46耐腐蝕層、47防潮層、48第二外層。


具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
在本發明的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

請參閱圖1-4，本發明提供一種技術方案：一種高強度的合成樹脂瓦片，包括**瓦片1和第二瓦片11，**瓦片1的外側兩端和第二瓦片11的外側兩端均固定連接有對位桿12，對位桿12的表面設有對位板13，對位板13的內部?jī)啥司O(shè)有對位槽14，對位桿12的表面滑動套接對位槽14的內側，對位桿12的內部設有凹槽15，凹槽15的內側固定連接有**彈簧16，**彈簧16的另一端固定連接有卡銷17，對位槽14的內部連通有通孔18，卡銷17的表面滑動套接通孔18的內側，方便兩個瓦片的拼接，**瓦片1的上表面兩側和第二瓦片11的上表面兩側均固定連接有插座2，**瓦片1的上表面和第二瓦片11的上表面均緊貼有撥叉座21，撥叉座21的外側一端固定連接有弧形板25，撥叉座21的內側固定連接有第二彈簧23，第二彈簧23的另一端固定連接有撥叉塊22，撥叉塊22的外側固定連接有撥叉片24，撥叉塊22的另一端滑動套接插座2的內側，弧形板25的內側兩端均固定連接有加強桿26，加強桿26的另一端固定連接有弧形塊27，能夠?qū)⌒伟?5進行固定，同時能夠?qū)⌒伟?5從內部進行加強支撐，**瓦片1的表面和第二瓦片11的表面分別緊貼位置對應的弧形塊27的內側，弧形板25的外側內部均勻分布有緩沖槽31，緩沖槽31的內側固定連接有第三彈簧32，第三彈簧32的另一端固定連接有緩沖塊33，緩沖塊33的另一端固定連接有緩沖板3，能夠讓弧形板25對外部的撞擊起到一個緩沖保護的效果，**瓦片1的內部構造與第二瓦片11的內部構造相同，**瓦片1的內部分別設有**外層4、防水層41、防火層42、聚氯乙烯層43、聚丙烯層44、隔音層45、耐腐蝕層46、防潮層47和第二外層48，**外層4的一側粘黏防水層41、防水層41的另一側粘黏有防火層42，**外層4由玻璃纖維材料制成，防水層41由聚乙烯材料制成，防火層42由硅酸鹽水泥、氫氧化鎂或其他無機高溫粘合劑為基料，添加膨脹珍珠巖、礦棉等骨料及其他化學助劑和水等組成，防火層42的另一側粘黏有聚氯乙烯層43，聚氯乙烯層43的另一側粘黏有聚丙烯層44，聚丙烯層44的另一側通過復合膠粘黏有隔音層45，隔音層45由隔音氈材料，隔音層45的另一側粘黏有耐腐蝕層46，耐腐蝕層46的另一側粘黏有防潮層47，防潮層47的另一側粘黏有第二外層48，耐腐蝕層46由含氟乙烯聚合物組成，防潮層47由聚酯材料鍍膜而成，第二外層48的材料組成與**外層4的材料組成相同，能夠提高瓦片整體的實用性。


本發明在具體實施時：當需要對兩個瓦片進行固定時，通過兩個瓦片外側的對位桿12插入到對位板13的對位槽14內，然后使得兩個瓦片能夠進行定位，當卡銷17的位置與通孔18的位置對應時，通過**彈簧16的壓縮復位，使得卡銷17能夠彈入到通孔18的內側，完成對兩個瓦片的固定，當需要對弧形板25進行固定時，將弧形板25兩側的撥叉座21分別對應到兩個瓦片的上表面，撥動撥叉片24，使得撥叉塊22能夠進入到插座2的內側，當撥叉塊22的位置與插座2的位置對應時，松開撥叉片24，使得撥叉塊22能夠插入到插座2的內側，完成對弧形板25的固定，通過加強桿26配合弧形塊27能夠?qū)⌒伟?5的內側進行支撐，當需要對弧形板25的外側進行緩沖時，通過第三彈簧32的壓縮復位，使得弧形板25在受到重物碰撞時，通過緩沖板3可以起到一個減震效果，**外層4、防水層41和防火層42作為外設部分，能夠?qū)ν獠康呐鲎病⒂晁突鹪催M(jìn)行防護，聚氯乙烯層43、聚丙烯層44和隔音層45作為中部結構，聚氯乙烯層43配合聚乙烯層44能夠使得整體瓦片具有足夠的硬度和韌性，隔音層45能夠起到一個隔音效果，耐腐蝕層46、防潮層47和第二外層48作為內設部分，能夠讓整體瓦片對屋內的氣體或潮氣進行耐腐蝕和防潮保護。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。


技術特征：

1.一種高強度的合成樹脂瓦片，包括**瓦片(1)和第二瓦片(11)，其特征在于：所述**瓦片(1)的外側兩端和第二瓦片(11)的外側兩端均固定連接有對位桿(12)，所述對位桿(12)的表面設有對位板(13)，所述對位板(13)的內部?jī)啥司O(shè)有對位槽(14)，所述對位桿(12)的表面滑動套接對位槽(14)的內側，所述對位桿(12)的內部設有凹槽(15)，所述凹槽(15)的內側固定連接有**彈簧(16)，所述**彈簧(16)的另一端固定連接有卡銷(17)，所述對位槽(14)的內部連通有通孔(18)，所述卡銷(17)的表面滑動套接通孔(18)的內側。

2.根據權利要求1所述的一種高強度的合成樹脂瓦片，其特征在于：所述**瓦片(1)的上表面兩側和第二瓦片(11)的上表面兩側均固定連接有插座(2)，**瓦片(1)的上表面和第二瓦片(11)的上表面均緊貼有撥叉座(21)，撥叉座(21)的外側一端固定連接有弧形板(25)。

3.根據權利要求2所述的一種高強度的合成樹脂瓦片，其特征在于：所述撥叉座(21)的內側固定連接有第二彈簧(23)，第二彈簧(23)的另一端固定連接有撥叉塊(22)，撥叉塊(22)的外側固定連接有撥叉片(24)，撥叉塊(22)的另一端滑動套接插座(2)的內側。

4.根據權利要求1或2所述的一種高強度的合成樹脂瓦片，其特征在于：所述弧形板(25)的內側兩端均固定連接有加強桿(26)，加強桿(26)的另一端固定連接有弧形塊(27)，所述**瓦片(1)的表面和第二瓦片(11)的表面分別緊貼位置對應的弧形塊(27)的內側。

5.根據權利要求2所述的一種高強度的合成樹脂瓦片，其特征在于：所述弧形板(25)的外側內部均勻分布有緩沖槽(31)，緩沖槽(31)的內側固定連接有第三彈簧(32)，第三彈簧(32)的另一端固定連接有緩沖塊(33)，緩沖塊(33)的另一端固定連接有緩沖板(3)。

6.根據權利要求1所述的一種高強度的合成樹脂瓦片，其特征在于：所述**瓦片(1)的內部構造與第二瓦片(11)的內部構造相同，**瓦片(1)的內部分別設有**外層(4)、防水層(41)、防火層(42)、聚氯乙烯層(43)、聚丙烯層(44)、隔音層(45)、耐腐蝕層(46)、防潮層(47)和第二外層(48)。

7.根據權利要求6所述的一種高強度的合成樹脂瓦片，其特征在于：所述**外層(4)的一側粘黏防水層(41)、防水層(41)的另一側粘黏有防火層(42)，**外層(4)由玻璃纖維材料制成，防水層(41)由聚乙烯材料制成，防火層(42)由硅酸鹽水泥、氫氧化鎂或其他無機高溫粘合劑為基料，添加膨脹珍珠巖、礦棉等骨料及其他化學助劑和水等組成。

8.根據權利要求6所述的一種高強度的合成樹脂瓦片，其特征在于：所述防火層(42)的另一側粘黏有聚氯乙烯層(43)，聚氯乙烯層(43)的另一側粘黏有聚丙烯層(44)，聚丙烯層(44)的另一側通過復合膠粘黏有隔音層(45)，隔音層(45)由隔音氈材料。

9.根據權利要求6所述的一種高強度的合成樹脂瓦片，其特征在于：所述隔音層(45)的另一側粘黏有耐腐蝕層(46)，耐腐蝕層(46)的另一側粘黏有防潮層(47)，防潮層(47)的另一側粘黏有第二外層(48)，耐腐蝕層(46)由含氟乙烯聚合物組成，防潮層(47)由聚酯材料鍍膜而成，第二外層(48)的材料組成與**外層(4)的材料組成相同。


技術總結

本發明公開了一種高強度的合成樹脂瓦片，包括**瓦片和第二瓦片，所述**瓦片的外側兩端和第二瓦片的外側兩端均固定連接有對位桿，所述對位桿的表面設有對位板，所述對位板的內部?jī)啥司O(shè)有對位槽，所述對位桿的表面滑動套接對位槽的內側，所述對位桿的內部設有凹槽，所述凹槽的內側固定連接有**彈簧，所述**彈簧的另一端固定連接有卡銷，所述對位槽的內部連通有通孔，所述卡銷的表面滑動套接通孔的內側。該高強度的合成樹脂瓦片，方便兩個瓦片的拼接和拆卸，同時能夠?qū)蓚€(gè)瓦片的連接處進行加固防滲透保護，并且增加了隔音層和防火層能夠提高瓦片的實用性。
